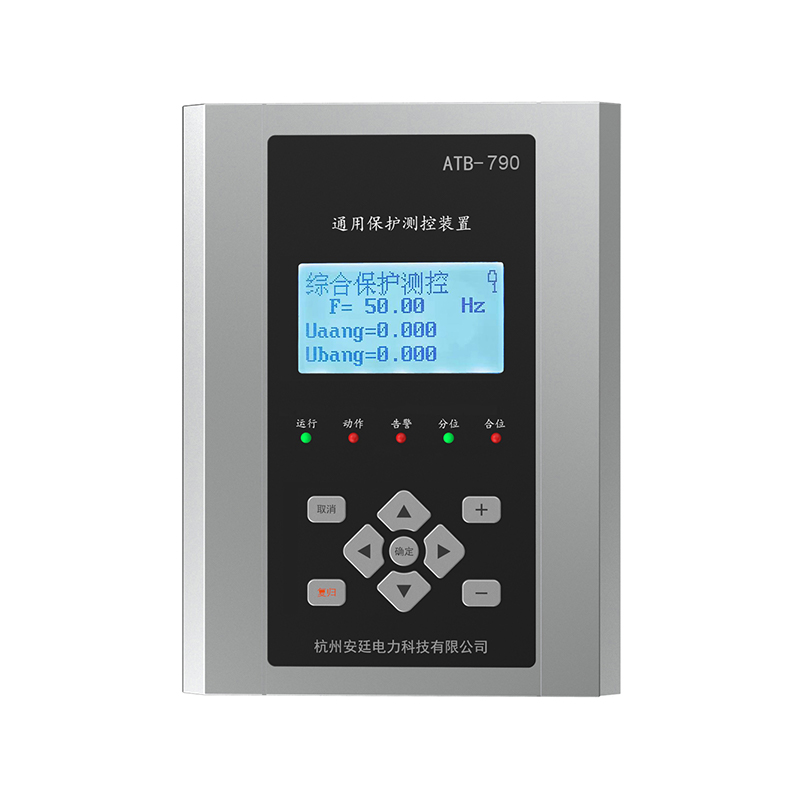

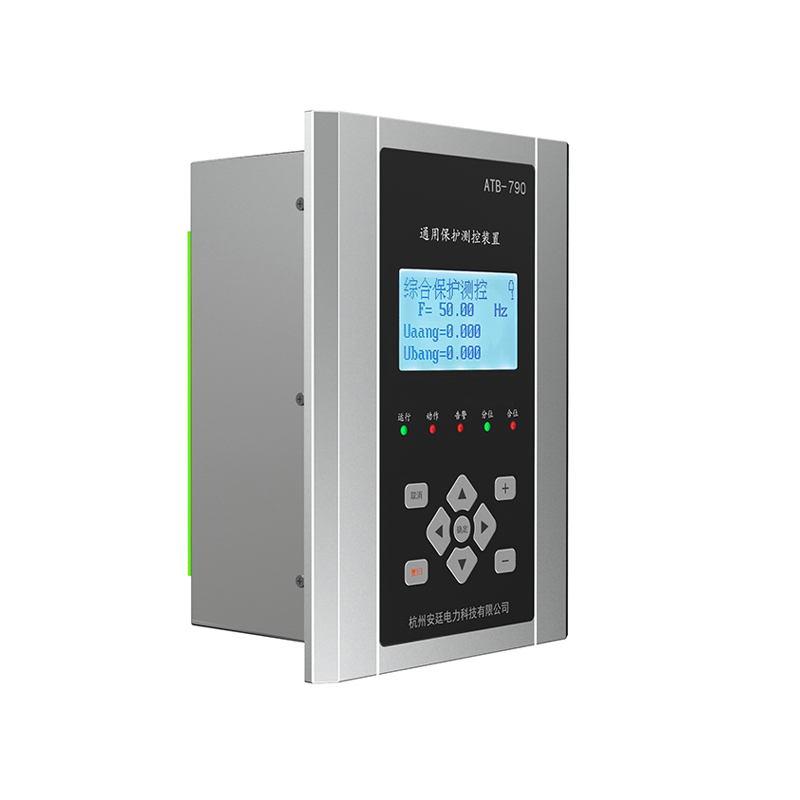

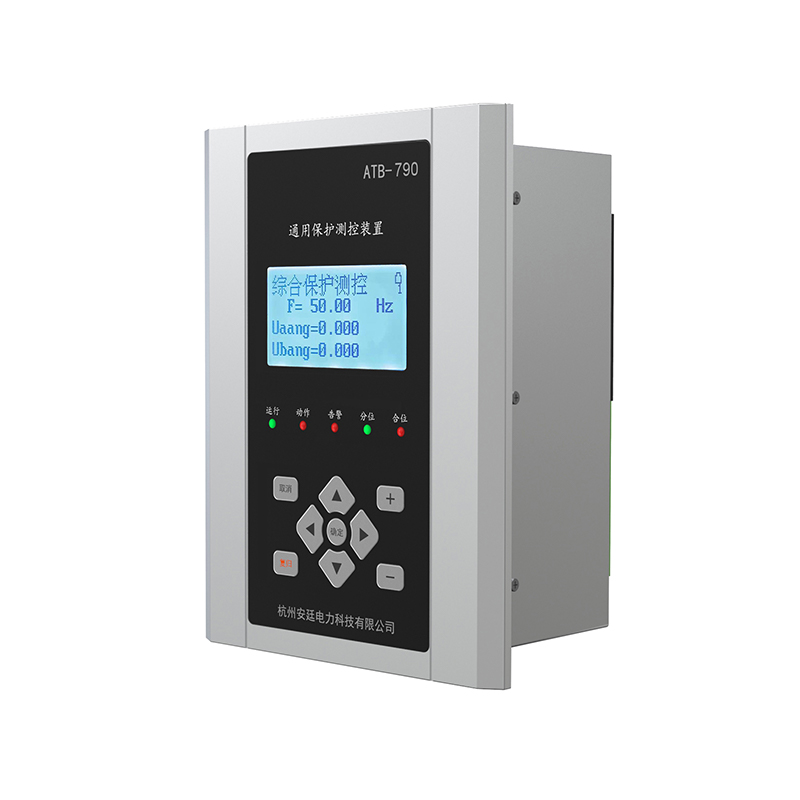

Dispositivos de protección para microordenadores serie ATB-700

Poder de trabajo suministrar

Especificaciones técnicas

Consumo de energía

Alcance de trabajo preciso

Entrada Salida

Puerto de comunicación

RS485

Modbus RTU

Entorno de trabajo

Temperatura de funcionamiento

-25 ℃ ~ 55 ℃

Temperatura de almacenamiento

-40 ℃ ~ 70 ℃

Humedad de funcionamiento

≤90%RH, sin condensación, sin aire corrosivo

Humedad de almacenamiento

≤95%RH, sin condensación, sin aire corrosivo

Altitud

≤2000m

Compatibilidad electromagnética Prestaciones

Descarga electrostática

Intensidad del campo de RF
Susceptibilidad

Clase Ⅲ (GB/T 17626.3 IEC 61000-4-3)

Prueba de transitorios rápidos/ráfagas eléctricas

Prueba de sobretensión

Clase IV (GB/T 17626,5 IEC 61000-4-5)

Prueba de susceptibilidad realizada

Clase Ⅲ (GB/T 17626.6 IEC 61000-4-6)

Fuerza
Susceptibilidad al campo magnético de frecuencia
Prueba

Inmunidad a las ondas oscilantes

Clase III (GB/T 17626.12 IEC 61000-4-12)

Límites de emisión electromagnética

Conforme (GB/T 14598.16 IEC 60255-25)

Modelo

Función

ATB-765

ATB-771

ATB-772

ATB-773

ATB-790

Proteger

Protección excesiva del tiempo de inicio

■

Protección contra sobrecorriente fase a fase

■

■

Protección de sobrecorriente de tiempo fijo fase a fase

■

Protección de sobrecarga

■

■

■

Protección de reconexión

■

Protección de aceleración

■

Protección de carga

■

■

Protección contra sobrecorriente de secuencia negativa

■

■

Protección contra sobrecorriente de secuencia cero

■

■

■

Proteccion al sobrevoltaje

Protección de bajo voltaje

■

■

■

■

■

Protección contra sobretensión de secuencia cero

Deslastre de carga de baja frecuencia

■

Protección sin energía

■

■

Autorrecuperación de energía de respaldo en línea

■

Autorrecuperación del interruptor de puente

Detección de rotura de PT

■

■

telemetria

comunicar

Voltaje

Actual

■

■

■

Poder activo

■

■

■

Poder reactivo

■

■

■

Factor de potencia

■

■

■

Frecuencia

■

■

■

■

■

Telemetria

12

12

12

12

12

el registro de eventos

Eventos de protección

■

■

■

■

■

Eventos de alarma

■

■

■

■

■

Eventos de cambio de telémetro

■

■

■

■

■

Eventos del registro de operaciones

■

■

■

■

■

Estadísticas de recuento de turnos accidentales

■

■

■

■

■

control

Lanzamiento/retorno de protección remota

■

■

■

■

■

Modificación remota del valor de configuración

■

■

■

■

Conmutación y cierre local/remoto

■

■

com.

Comunicación RS-485
